Мониторинг воздушных линий электропередач

БАС используется для оценки состояния и определения координат проводов, тросов, линейной арматуры, опор и изоляции. Система применяется для выявления потенциально опасных деревьев, оценки объемов и характеристик расчистки и расширения просеки, обнаружения строений, а также для осуществления контроля производства работ в охранной зоне

Определение координат проводов, торсов и линейной арматуры
Мониторинг опор и изоляции
Выявление опасных деревьев и прочих объектов, несущих потенциальный вред
Оценка объемов и характеристик расчистки и расширения просеки
Обнаружение провесов проводов и определение габаритов от проводов до земли
Осуществление контроля производства работ в охранной зоне

О БАС

240 мин

Время полета
240 км

Протяженность маршрута
120 км/ч

Максимальная скорость

Характеристики

Автоматизация

Внедрены автоматический режим работы ПВД, новый контроллер аккумуляторной батареи, повышающий ее эксплуатационные характеристики

Оптимизация конструкции БВС

Реализованы новые технические решения, которые улучшили функционирование дневной и тепловизионной камер

Камеры

В зависимости от задачи, возможна установка Full HD камеры дневного спектра, HD камеры ночного спектра, фотокамеры или мультиспектральной камеры

Модернизация крыла

Новые конструкции крыла и управляющих элементов. Повышены их механическая прочность и надежность в эксплуатации

Новейшая беспилотная авиационная система с улучшенными аэродинамическими характеристиками и широким спектром применения

БАС “Скат 350М”

Характеристики

Состав комплекса

Конструкция БВС представляет собой летающее крыло усиленной конструкции, адаптированное к парашютной посадке.
Отсутствуют выступающие и ломкие элементы, подверженные повреждениям при посадке. Размах крыла составляет 3,2 метра. Подобные конструктивные особенности «СКАТ 350М» позволяют выполнять задания на разной высоте

БВС – беспилотное воздушное судно
- 32 канала передачи видеосигнала
- онлайн переключение каналов связи
- канал передачи телеметрии
- канал передачи данных
- модуль автоматического сопровождения цели
- система спутниковой навигации GPS/GLONASS
- транспортировочный кейс для БВС
- навигационные огни
- курсовая камера. Разрешение: не менее 1280х960 пикселей
- консоли щитковые
НППУ – наземное приемо-передающее устройство
- НППУ с дополнительными антеннами типа «волновой канал» обеспечивает программное переключение между широко- и узконаправленными антеннами Оператором с НСУ
- 32 канала передачи видеосигнала
- канал передачи данных
- комплект антенн
- канал телеметрии
- устройство поворотное
НСУ – наземная станция управления
- Линия связи между НСУ и НППУ увеличена до 500 метров, что обеспечивает безопасность расчета БВС
- устройство контроля разряда внешней АКБ
- тип питания: 12-36 вольт, 220 вольт
- комплект ПО
- ноутбук: диагональ монитора ноутбука не менее 13 дюймов
- манипулятор «мышь», джойстик
- защищённый кейс
Устройство пусковое пневматическое
- Дополнительно может поставляться баллон со сжатым воздухом, который позволит сократить время подготовки к старту, а также использовать катапульту без компрессора
Зарядная станция с аккумуляторными батареями
- количество АКБ: 8 шт. Lipo
- емкость: не менее 22 А/ч
- зарядное устройство: 2 шт. + кабели
- защищенный кейс для хранения и транспортировки
УВОП – устройство волоконно-оптической передачи
- Позволяет увеличить линию связи между НСУ и НППУ до 500 метров, что обеспечивает безопасность расчета БВС. Возможно подключение нескольких УВОП для увеличения линии связи

Полезные нагрузки

Full HD камера видимого спектра
- платформа гиростабилизированная
- разрешение, пиксель: не менее Full HD 1920x1080
- оптическое увеличение, кратность: не менее 30
- глобальный затвор

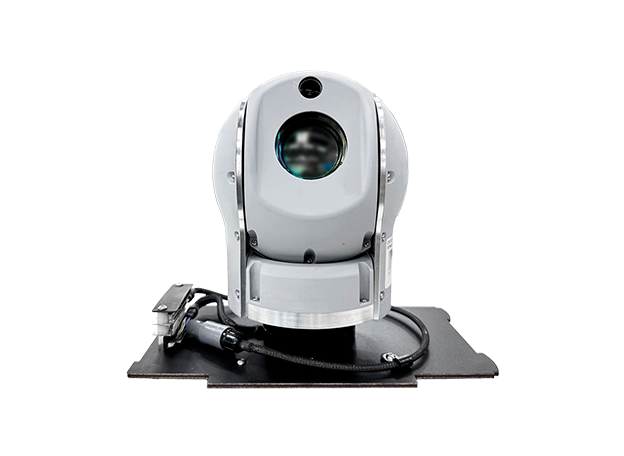

Тепловизор + сверхчувствительная камера
- платформа гиростабилизированная
- тепловизор, разрешение, пиксель: не менее 1280x1024
- цифровой зум на тепловизоре до 16x
- сверхчувствительная камера, разрешение: 1500 ТВЛ
Фотокамера
- матрица APS-C или Full Frame
- шторно-щелевой затвор или глобальный затвор
- 24 / 60 Мпикс на выбор заказчика
- объектив от 20 до 135 мм на выбор заказчика
Мультиспектральная камера
- глобальный затвор
- разрешение 2464x2056
- съемка одновременно в 5 разных спектральных диапазонах

Оставьте заявку на консультацию

Менеджер свяжется с вами в ближайшее время, ответит на все вопросы и предложит решение

Кейсы

Программы обучения

Смотреть все

Эксплуатация БАС. Профессиональное образование
Включающих в себя одно или несколько беспилотных воздушных судов с максимальной взлетной массой 30 кг и менее
ПРОГРАММА ДОПОЛНИТЕЛЬНОГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
Подробнее

О ПРОИЗВОДСТВЕ

Ижевский авиационный завод является одним из ведущих разработчиков и производителей беспилотных авиационных систем самолетного типа. С основания предприятие стабильно принимало участие в технологическом прогрессе отрасли

Серийное производство

Предприятие располагает своим конструкторским бюро, лабораторией по сборке микроэлектронной продукции, а также оснащено летно-испытательной базой
Модернизация крыла

Все доработки и совершенствования осуществляются опытной и компетентной командой предприятия
Учебный центр

Предприятие проводит обучение специалистов по беспилотным системам в учебном центре
Сервисный центр

Предприятие предоставляет услуги Сервисного центра, склады присутствуют в городах Ижевск и Ростов-на-Дону
